什么是域？如時域、頻域、拉氏域等

“域”本意是指一定范圍內的地方，泛指某種范圍。在處理問題時采用不同的角度，稱為域，不同的域能提供不同的特性，如在數學領域，有實數域和復數域，實數域是由所有實數組成的集合，而復數域則是由所有形如 a+bi 的復數所組成的集合。二者之間有著密切的聯系和互相依存的關系。實數域可以看作是復數域的一個子集，復數域可以看作是實數域在復平面上的延伸。在下面，我們要講到的域中，也有這樣的關系，如拉氏域與傅里葉域。

在信號處理領域，我們經常講時域和頻域。在振動噪聲領域，除了時域與頻域之外，還有角度域與階次域和物理空間與模態空間等域。雖然有的名詞后面帶有“域”字，如時域、頻域，表明它們是一個域，但像物理空間與模態空間，名詞末沒有“域”字，但它們?nèi)匀槐砻髁艘粋€范圍領域，因此，它們也是一個域。在這里，讓我們來介紹一下時域與頻域、角度域與階次域、拉氏域與傅里葉域、以及物理空間與模態空間等4對域，并談?wù)勊鼈冎g的內在聯系。

在這4對域中，有些域是真實存在的，如時域、角度域和物理空間，而有些域是為了方便數學處理而定義的域（也稱為數學構造），如頻域、階次域、拉氏域與傅里葉域、模態空間等。各對域之間并沒有實質性的不同，僅僅是形式不同而已。從一個域描述或者察看某些信息會比其他的域更容易、更便捷。比如，總的時域響應不能確定有多少階模態對結構的響應有貢獻，但是頻域的總的頻響函數就能清楚地顯示有多少階模態被激起和每一階模態對應的頻率是多少。另一方面，采用不同的域，在數學處理上也存在一些便捷性，如從拉氏域求解零點、極點時就比其他的域更容易。因此，我們經常將數據從一個域變換到另一個域，僅僅是因?yàn)閿?shù)據更易于獲得某些必要的信息、或更易于數學處理、或更易于解釋某些問題等原因。

01 時域與頻域

我們所處世界中的任何事物都是以時間貫穿其發展變化全過程的，長的如歷史的演變、時代的變遷，短的如一天股市的走勢、氣溫的變化等等。相同的道理，信號的變化也是隨時間變化的，因此，我們在采集信號的時候，如采集加速度信號，能獲得加速度的大小隨時間的變化曲線，如圖1所示，橫軸為時間，信號的大小隨時間變化，因而，可以說信號是時間的函數，或者說，我們可以從時間這個角度去跟蹤信號，能獲得信號的大小隨時間變化的特性。因此，我們把從時間這個角度來觀察信號的變化，稱為時域，隨時間變化的信號稱為時域信號。故，時域是指以時間為變量的信號所在的域。

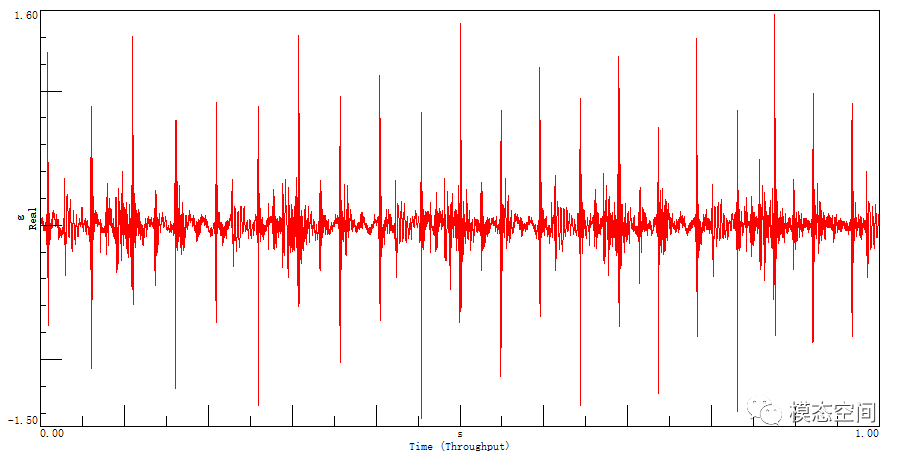

圖1 加速度時域波形

對于頻率單一的正弦波，我們從時域波形上能一眼看出信號的幅值和頻率。如圖2所示，可以看出幅值為1.0V，從0.5s內有5個周期，或者從相鄰波峰的時間差的倒數可以計算出頻率為10Hz。從0時刻的幅值大?。?.87V）可以推算出初相位為60度，至此，我們已經獲得振動的全部三個要素：幅值、頻率和相位。當然，對于簡單信號可以獲得這些信息，但要是復雜的信號，如圖3所示的發動機頂部振動信號，從時域波形上得不出這些信息。

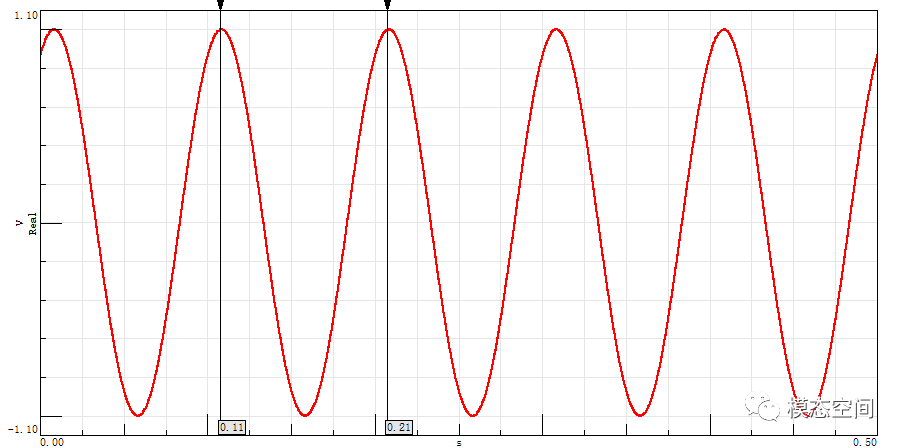

如圖2 幅值為1.0V、頻率為10Hz的正弦波

圖3 發動機頂部Z向振動

這時，要從采集到的數字信號中獲得這些信息，就需要用到傅里葉變換了。根據傅里葉變換理論，任何一個信號都可認為是一系列正弦波之和。對于一個單頻正弦波而言，使用傅里葉級數中的一項（形如 Asin(ωt+φ))）就可以描述了，在頻譜圖中對應一條譜線。對信號按恒定的采樣率進行采樣，采樣后的信號是有效的數字化的時域信號x(t) ，類似如圖3所示。如果我們對這個時域信號 x(t)進行傅里葉分析，那么，能得到這個時域信號在不同頻率處的頻率分量，如圖4所示，獲得組成時域信號的每個單頻信號的振動三要素（圖4中未給出相位信息）。數字化后的時域信號是圖中從時域觀測到的信號，對這個時域信號進行傅里葉變換，相當是對這個時域信號進行分解，分解成一系列不同幅值、頻率和相位的正弦波（或余弦波），圖中的時域信號是4個正弦波的組合，每個正弦波使用一條譜線描述，因此，當從頻譜圖上觀測時，可以看到，圖示的信號有4條幅值不同的線狀譜，對應圖中間的4個正弦波的頻率成分和幅值。

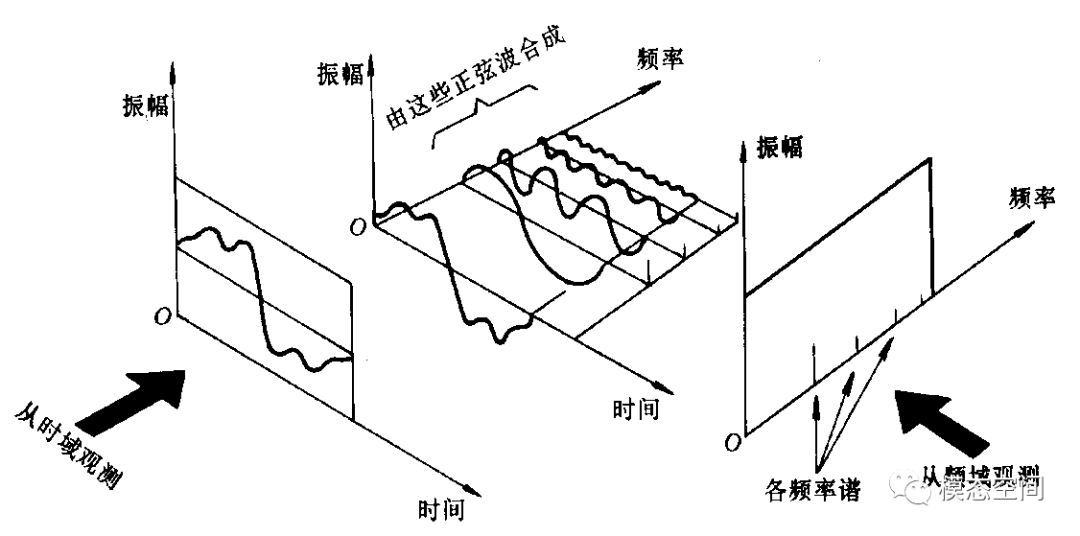

圖4 FFT變換過程示意

通過FFT變換得到的頻譜圖橫軸為頻率，可以看出時域信號中包含的頻率成分、幅值大小和相位信息（有的頻譜不帶相位信息），也就是振動三要素隨頻率變化的特性，此時，我們把從頻率這個角度來觀察信號的這些特性，稱為頻域。

FFT變換的核心思想就是把時域信號分解成一系列不同幅值、頻率和相位的正弦波，因此，正弦函數是頻域的基函數，頻譜圖中每條譜線代表一個正弦波，信號變換到頻域并使用正弦波描述，會比僅僅在時域中能更快地得到答案。最簡單的簡諧振動就是正弦波的典型代表。

因此，有人這樣說：我在時域，你在頻域，絕對可基！

你越純（頻率分量單一），他越浪（接近正弦波）！

https://www.zhihu.com/question/53680970/answer/137552159

FFT變換過程完全是可逆的。也就是說，如果有時域信號  ，我們能通過FFT變換得到頻域 x(t)。類似地，如果我們有頻域信號 X(f)，也可以通過IFT（傅里葉逆變換）變換能得到時域信號 x(t)。有時，這個過程可以寫成如下形式

因此，時域信號可變換到頻域，頻域信號也可變換到時域。FFT變換將信號從時域變換到頻域，告訴我們信號具有哪些頻率成分、以及其對應的幅值與相位信息。從時域上，我們可以看出信號的大小，但很難獲得信號的頻率成分、每個頻率成分對應的幅值和相位，故，從頻域描述或者察看這些信息會比時域更容易、更便捷。圖2所示的時域信號的頻譜如圖5所示，正弦波的初相位為60度，余弦則為-30度。

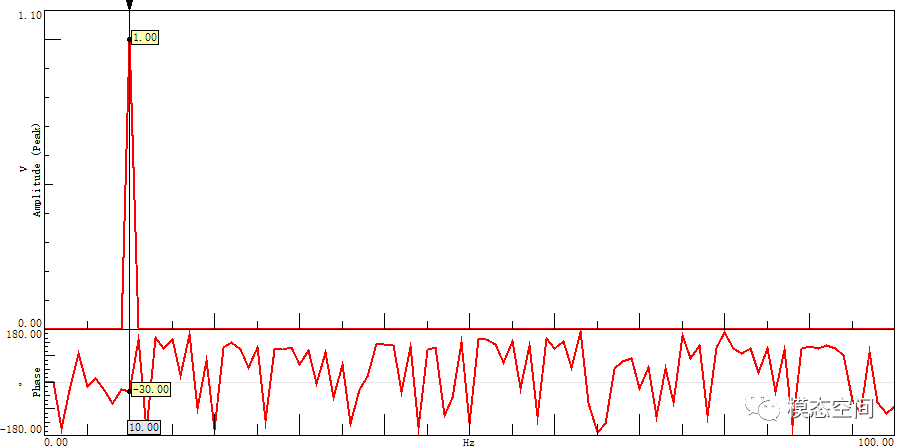

圖5 圖2所示的頻域結果

一個單頻正弦波用傅里葉級數中的一項（一條譜線）就可以描述了。但是對于一些信號，比如矩形脈沖信號，傅里葉級數要包含很多項，才能近似這個信號，這是因?yàn)榫匦蚊}沖信號不連續，不像平滑的正弦波。因此，需要多個傅里葉展開項（多條譜線）去近似明顯不連續的信號?，F(xiàn)實世界中，一些常見的信號實例如圖7所示。

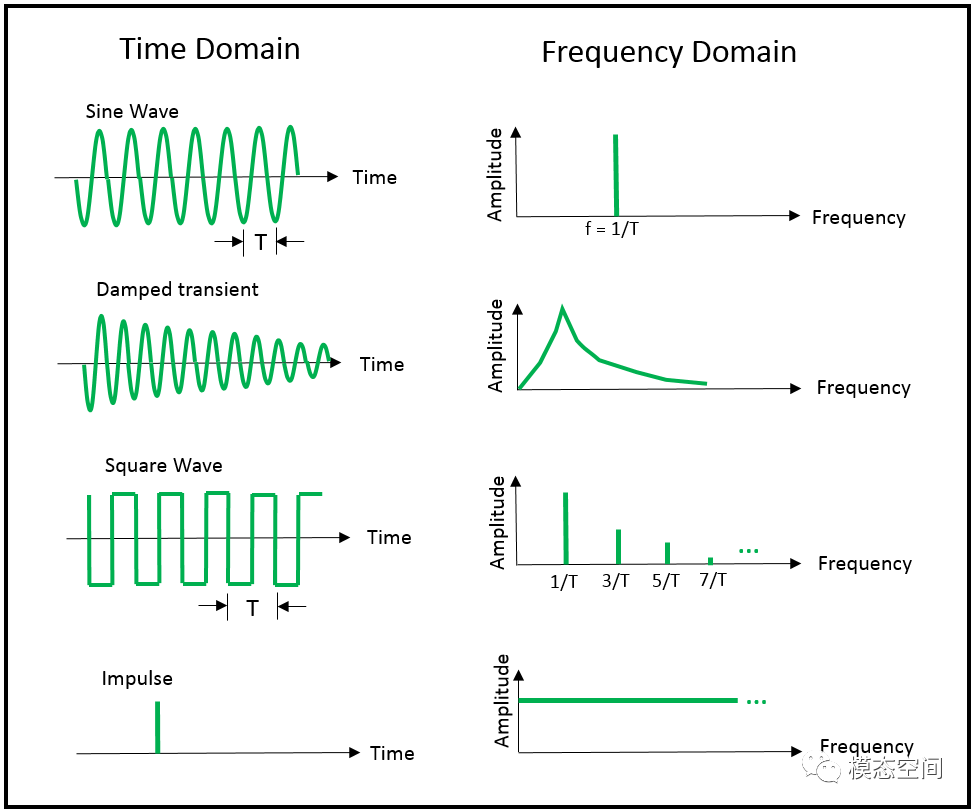

圖6 各種不同的時域信號（左）和它對應的頻域結果（右）

對于圖6所示的信號，注意到方波和脈沖信號具有無窮的頻率成分。這兩個信號都有存在不連續或突然階躍的情況。對于這種突然瞬間改變的信號，它具有無窮的頻率成分，使用有限頻率帶寬的數據采集系統是很難重現它們的。在時域描述一個不連續的信號要求信號有無窮的頻率成分，但實際情況是不可能采集到無窮的頻率成分。信號采集系統只能采集一定頻率范圍內的信號，這將導致出現頻率截?cái)?，頻率截?cái)鄷饡r域信號產生吉布斯現象。圖7用不同數量的正弦波來描述方波信號，可以看出，隨著正弦波數量的增加，疊加后的時域信號越來越接近方波信號，吉布斯現象越來越弱，振蕩的幅值越來越小，持續時間越來越短，信號的斜率越來越陡峭。

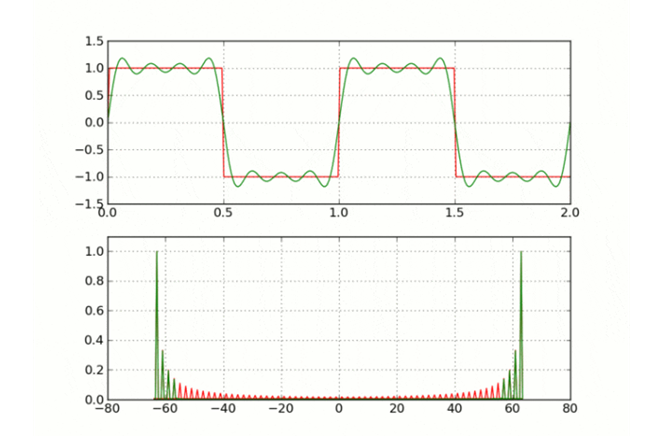

圖7 隨著正弦波數目的增加，信號越接近方波

現實中，在描述一個時域信號時，經常有一些情況會少于理想數目的頻率成分，這是由于測量系統不可能測量到無窮的頻率帶寬，總會出現頻率截?cái)嘣斐傻?。因此，在對信號進行測量時，會因?yàn)轭l率截?cái)喽斐蓵r域上的失真。

除了因頻率截?cái)嘣斐蓵r域上的失真之外，在將時域信號變換到頻域時，會遭受泄漏；而在將頻域信號變換到時域時，會遭受逆泄漏。因此，變換過程中會遭遇一些問題。時域簡潔的信號，如脈沖信號，在頻域頻率成分復雜。因此，不同的域會展現出信號不同的特征。為了獲得想要的信息，經常將信號從一個域變換到另一個域，即使在變換過程中存在這樣或那樣的問題。而從時域變換到頻域是所有變換中最常用的。

02 角度域與階次域

明白了時域，對于理解角度域是非常有幫助的。首先角度域是針對旋轉機械而言的，只有旋轉部件才會用到角度域，旋轉部件每旋轉一轉，角度增加360度。并且時間與角度是有對應關系的，因此，可以將時域數據轉換到角度域，前提條件是測量了轉速信號。時域是真實存在的，同樣的道理，角度域也是真實存在的。當我們將旋轉部件的時域數據通過角度與時間的對應關系（轉速可提供這個信息）轉換到角度這個視角來觀察數據，我們稱之為角度域。此時信號是角度的函數，故，角度域是指以角度為變量的信號所在的域。

通常，時域信號是按等時間采樣的，即采集相鄰兩個數據點之間的時間間隔是固定不變的。對于旋轉機械而言，低轉速時旋轉一轉所用的時間長，高轉速時旋轉一轉所用的時間短。如果按等時間采集旋轉機械的信號，則必然會出現低轉速一轉采集的數據點多，高轉速一轉采集的數據點少，如圖8所示。高轉速下每轉數據點少則包含的信息量少，會對信號處理帶來一系列問題，如信號混疊、泄漏嚴重造成頻譜拖尾、高階次不清晰等等。而角度域的數據則不會有這些問題，這是因?yàn)榻嵌扔虻臄?shù)據是按等角度采樣的，能保證每轉采樣點數相同，如圖9所示，相當于信號具有周期性質，從而可獲得清晰的階次譜圖。

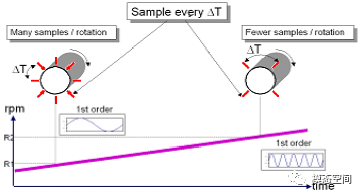

圖8 等時間采樣圖

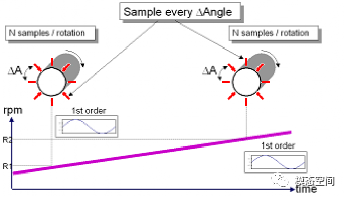

圖9 等角度采樣

為了保證每轉采集相同的數據點，這要求采樣頻率隨轉速變化，以獲得等角度采樣數據（也稱為同步數據），如圖10所示，加速度信號的橫軸是角度。由于等角度采樣方式的采樣頻率始終與轉速同步變化，二者有明確的關系，或者說采樣頻率與轉速是同步的，因此，我們也將等角度采樣稱為同步采樣。即等角度的采樣頻率與轉速是同步的。在角度域，當每轉采集M個數據點時，能得到最高階次為M/2。

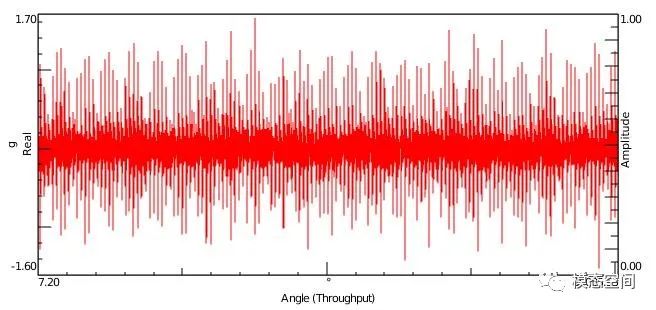

圖10 角度域的加速度信號

由于等角度采樣能保證每轉采集相同的數據點，相當于信號具有周期性質，從而對角度域數據進行FFT變換時，滿足變換的周期性要求。FFT變換得到的結果是幅值隨階次變化的函數，此時信號的橫軸是階次。因此，階次域是指以階次為變量的信號所在的域，如圖11所示?；蛘哒f，階次域是從階次這個角度來查看信號的特征。

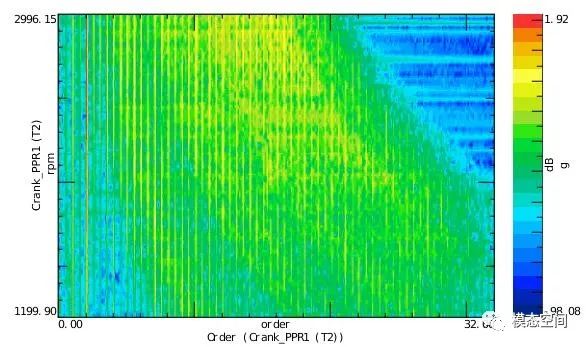

圖11 加速度信號的階次域結果

對于旋轉機械的頻譜分析而言，由于總是存在能量泄漏，導致進行階次切片時，需要考慮一定的寬度，并且階次越高，考慮的階次寬度應越寬。而對于階次域而言，階次切片時只需要考慮階次這一條譜線即可，無須考慮一定的階次寬度，這是因?yàn)殡A次譜不存在泄漏。這就體現了階次譜的一個好處，即階次譜中階次提取的RMS值僅是一條階次線，而如果頻譜分析僅讀取階次頻率對應的RMS值將導致階次切片存在極大的誤差。

對于普通的信號頻譜分析而言，共振特性通常是我們常關心的，那么這個時候應該采用等時間采樣，即使關心階次，但在關心的階次不高的情況下，仍可以使用等時間采樣方式進行信號處理。由于等時間采樣的信號處理在高階次能量泄漏嚴重，泄漏的頻率寬度正比例于階次，因此，階次越高，泄漏到鄰近的譜線越多，頻率越寬，將導致高階次模糊不清，不能很好地區別出這些階次成分，對于故障診斷是非常不利的，那么，這個時候應該使用等角度采樣。另外，如果僅僅只關心階次成分，不關心共振特性，建議使用等角度采樣。

頻譜分析在低轉速時階次分辨能力差，而階次譜即使是轉速改變速率快的情況下，低階次也有很好的分辨能力。階次譜對于分辨階次功能是非常強大的，哪怕是高階次，但對于分辨共振，作用有限，從階次譜中很難直接識別出共振信息。而頻譜分析對于共振問題非常有效。因此，對于共振問題的分析還是基于等時間采樣的頻譜分析。

03 拉氏域與傅里葉域

首先，要聲明的是拉氏域與傅里葉域不是一對域，一對域是指二者之間能相互變換。而在這里，把它們放在一起，是因?yàn)槎呤前c被包含關系，即傅里葉域是拉氏域的子集。而它們都與時域是一對域，如從時域通過拉氏變換變換到拉氏域。

我們知道模態分析有兩個方法：有限元法和試驗法。有限元法采用特征值求解，求得模態參數，在這個過程中則用到拉普拉斯變換；而試驗法計算頻響函數，利用曲線擬合得到模態參數，在這個過程中則用到傅里葉變換。

有限元法利用有限元模型（FEM）近似彈簧-集中質量系統表征的物理系統。根據每個質量單元的力平衡，利用牛頓第二定律，我們可以寫出每個質量（或自由度）的平衡方程去近似這個系統。因?yàn)橛邢拊枰褂迷S多微單元去描述系統，那么就會存在多個方程和多個未知數。這樣，使用矩陣描述所有的這些方程會變得很方便。一旦組裝完所有方程，使用特征值求解，求得系統的頻率和模態振型。不涉及具體細節，讓我們大致描述這個過程，求解過程中需要將這些方程通過拉普拉斯變換（簡稱拉氏變換）到拉普拉斯域，簡稱拉氏域。將方程變換到拉氏域僅僅是因?yàn)樵诶嫌蚍匠谈子谔幚怼Ｔ诶嫌?，得到系統矩陣 [B(s)] 和它的逆矩陣 [H(s)] ，稱為系統傳遞函數。我們知道這個逆矩陣等于系統矩陣的伴隨矩陣（或者是系統矩陣的代數余子式）除以系統矩陣的行列式。利用拉氏變換是個了不起的處理！因?yàn)檫@個伴隨矩陣包含模態向量，我們稱它為留數矩陣，矩陣 [B(s)]的行列式包含方程的根，或者稱為系統極點。這些基本信息與從分析模型中得到的相同。因此我們可以由分析模型或者由拉氏域描述方法確定系統的動力學特性，兩者得到的結果相同。整個拉氏變換過程示意如圖12中的頂部所示。

圖12 拉氏變換與傅里葉變換示意圖

通過拉氏變換得到系統的傳遞函數，讓我以部分分式的形式寫出

對于欠阻尼系統的傳遞函數的根或者極點可以寫成

因?yàn)閭鬟f函數是復值函數，所以函數的根將是兩個變量 σ 和 ω 的函數， σ 稱為阻尼因子， ω  是頻率，這兩個變量分別為這個根的實部和虛部，也就是說復值變量 s 包含實部  σ（阻尼軸）和虛部 jω （頻率軸）。復值函數可以用幅值與相位，或?qū)嵅颗c虛部來描述。注意到這兩個根為復數，因此傳遞函數的自變量取值為整個復平面。當我們從整個復平面（實部 σ 和虛部 jω ）角度來查看傳遞函數時，我們稱這個域?yàn)?strong>拉氏域。之所以稱為拉氏域是因?yàn)樽儞Q得到傳遞函數的方法是拉氏變換。

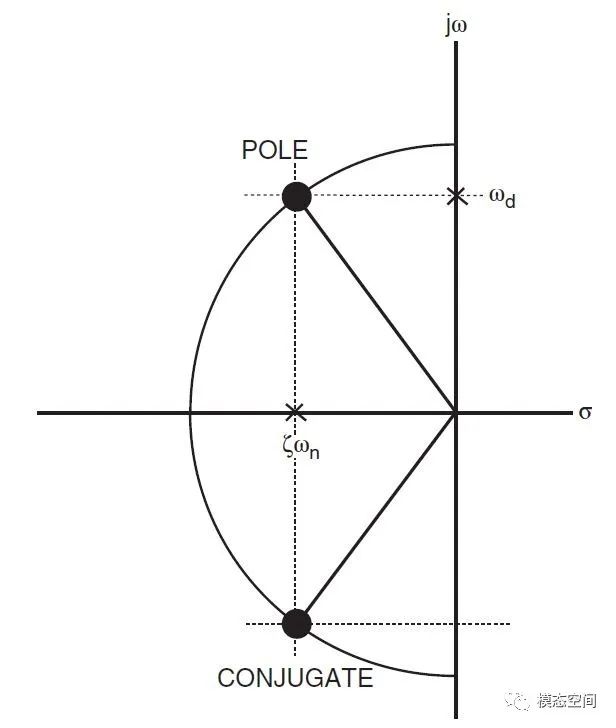

由于變量 s包含兩個變量 σ 和 ω，因此，由實部 σ 和虛部 ω 組成的平面稱為s-平面，如圖13所示。經常用s-平面圖表征根的位置，是根據實部（阻尼）和虛部（頻率）來繪制的。對于固定的質量和剛度，阻尼增加，那么極點將移動到j(luò)ω軸的左側，有阻尼固有頻率將減小。隨著阻尼的增加，極點將在s-平面映射出一個圓形軌跡。隨著阻尼接近臨界阻尼，根和它的共軛接近 σ 軸。從原點到極點的向量長度（圓的半徑）表示固有頻率。

現在，讓我們在復平面上繪出傳遞函數所對應的曲線圖，該圖將映射成一個曲面，因?yàn)楹瘮?shù)是通過兩個獨立變量 σ  和 ω 定義的。因此， 如果我們保持  σ 不變，變化  ω ，然后逐漸改變 σ ，重新計算 ω 的范圍，這時將產生一個復數值曲面。因?yàn)檫@些數值是復數，我們可以分別繪出它們的實部和虛部圖，當然也可以繪出函數的幅值和相位圖。用這4種形式來繪制這個曲面，用于描述系統的傳遞函數，如圖14所示。

圖14 系統傳遞函數

在復平面上，如果我們考慮在 s=0 時估計傳遞函數，也就是說傳遞函數沿頻率 jω 軸估計，我們能得到系統傳遞函數的切片——頻響函數。此時，變量 s 僅取純虛數  jω  ，我們可以寫出頻響函數的表達式

如果我們對比傳遞函數和頻響函數的表達式，會發現在傳遞函數中獨立變量是  s（包含實部 σ 和虛部 jω ），而頻響函數的獨立變量是 jω ，函數 h 的值依賴于變量 jω 。如果我們考慮系統傳遞函數沿 jω 軸估計的幅值，并且將其投影到沿 jω 軸的切片平面上，那么我們將看到如圖15所示的投影切片（黑色曲線）。而這正好是我們用FFT分析儀測量得到的曲線：頻響函數。并且我們可以看出，這只有一個獨立變量 jω 用于描述頻響函數。同時，我們也注意到我們僅用一條曲線，而不是一個曲面來描述系統的頻響函數。

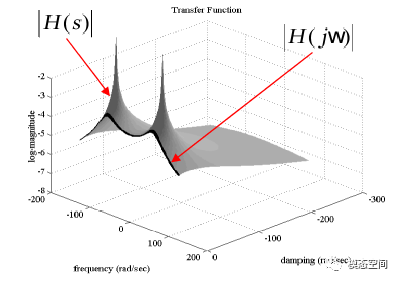

圖15 系統傳遞函數（幅值）和頻響函數(黑色曲線)

至此，我們已經明白了頻響函數由何而來，因此我們說頻響函數是傳遞函數的子集，是傳遞函數沿頻率軸的估計。傳遞函數的自變量是整個復平面，也就是拉氏域，而頻響函數的自變量僅是虛軸，也就是沿頻率軸變化，對應的是傅里葉域。因此，傅里葉域是拉氏域的一個子集，是實部為0的拉氏域，如圖16所示。在傅里葉域，我們從僅復值頻率變量來查看頻響函數。

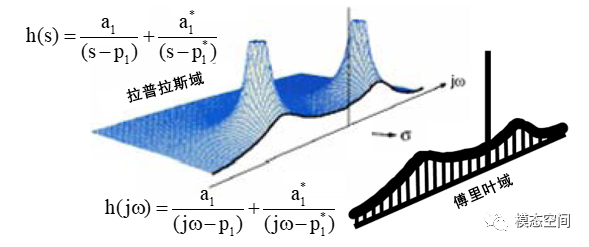

圖16 拉氏域和傅里葉域

將時域信號通過傅里葉變換變換到頻域，得到橫軸為頻率的信號。同樣，在測量頻響函數時，也是通過傅里葉變換，由響應與激勵計算出頻響函數，只是，此時頻響函數的橫軸也是頻率，而不是復值頻率。這是因?yàn)榻馕龇ɑ蚶献儞Q得到傳遞函數是關于實軸（虛部為0）對稱的，系統根也是一對共軛的復根，但對于頻率而言，負值頻率沒有意義，因此，我們只關心正值頻率，也就是從實頻率軸上查看頻響函數，而不是復頻率軸。而在復平面上，整個傅里葉域是虛軸 jω ，這是由傳遞函數推導出頻響函數時，變量取值為虛軸，因此，這個虛軸稱為傅里葉域。但實際測量頻響函數時，看的是頻域，而不是虛軸的傅里葉域。

最后，我們來總結一下，拉氏域、傅里葉域和s-平面的關系。將拉氏域的系統傳遞函數沿虛軸（實部為0）的切片得到傅里葉域的頻響函數。如果我們將系統傳遞函數的極點位置向下投影，則可查看s-平面。這個過程如圖17所示。這個圖說明了系統傳遞函數、頻響函數和s-平面的內在關系。圖中給出頻響函數的正部分和負部分，但通常只展示頻率的正部分。因此，得到的是頻域的頻響函數。

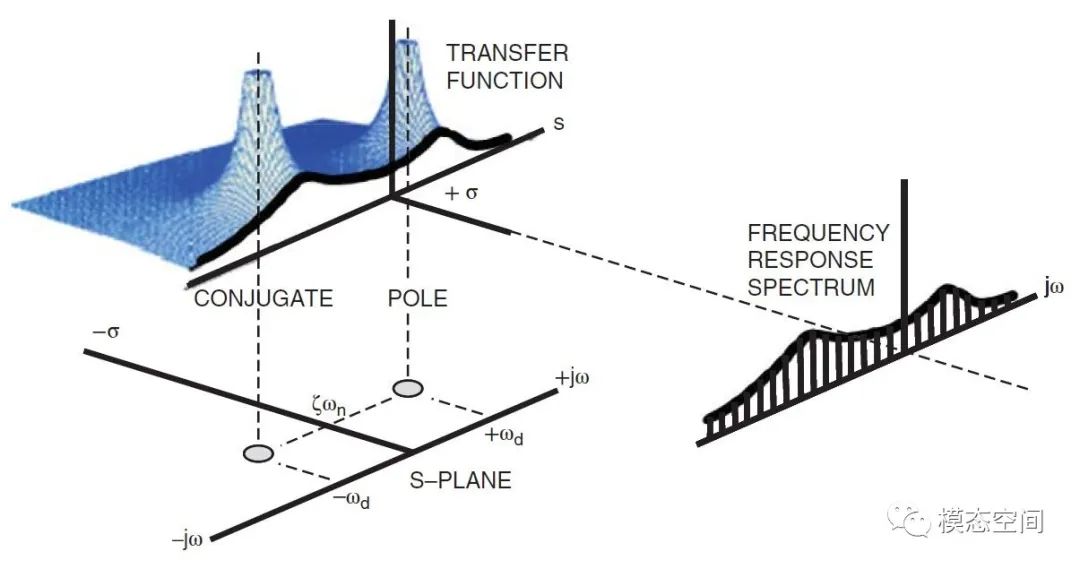

圖17 拉氏域，s-平面和傅里葉域

04 物理空間與模態空間

物理空間是指我們生活中的現實世界，而模態空間是指用模態來表征的模態坐標空間。從數學角度上講，對物理空間上的運動方程通過特征值求解和模態變換方程，將這組物理空間上耦合的方程進行解耦，解耦后的方程為一組單自由度系統的運動方程，此時轉換后的新坐標系統，稱為模態空間。

物理空間的結構可以用解析的集中質量模型或者有限元模型（如圖18中頂部）來估算。這個模型通常用方程組進行估算，這些方程在一些不同的位置或不同自由度（DOF）之間存在相互作用或者耦合。這意味著如果你推動模型中的某一個自由度，那么其他自由度也會受到影響，并且產生運動。為了確定系統的響應行為，這些耦合意味著這些方程更為復雜。隨著描述系統的方程數目變得越來越大，那么方程的復雜程度也就越來越高。通常在物理空間將描述系統特征的運動方程組用矩陣形式表示為

這里 [M] ， [C]  和  [K]  分別表示物理空間真實存在的質量矩陣、阻尼矩陣和剛度矩陣，連同相應的加速度向量、速度向量和位移向量以及外力向量一起組成運動方程。通常質量矩陣是對角陣，阻尼和剛度矩陣是帶有非對角元素的對稱陣，這些非對角元素表明了描述系統的不同方程或不同自由度之間的耦合程度，矩陣的大小由描述系統的方程總數決定。從數學角度講，通過特征值求解和模態變換方程，將這組耦合的方程進行解耦，解耦后的方程為一組單自由度系統的運動方程，此時轉換后的新坐標系統，稱為模態空間，解耦后的模態質量、模態阻尼和模態剛度矩陣全為對角陣，如：

此時，模態質量、模態阻尼 和模態剛度 都是模態空間的物理量，而非物理空間。因此，我們可以看出模態轉換是將方程從物理空間通過模態轉換方程轉換到模態空間的過程；是將一組復雜的、耦合的物理方程轉換成一組解耦的單自由度系統的過程。因而，我們可以將圖中的分析模型分解成一組單自由度系統，如圖18中所示的藍色1階、紅色2階和綠色3階。模態空間使得我們更易于用單自由度系統去描述結構系統。

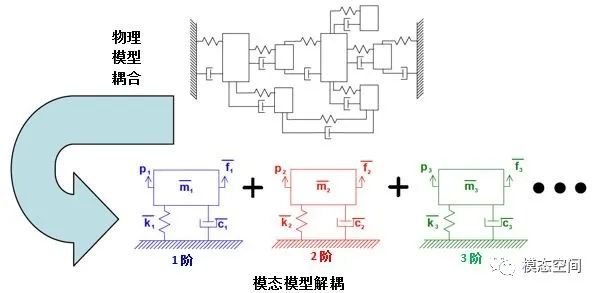

圖18 物理空間和模態空間

在物理空間上任一位置測量得到的響應實際上是當前結構所受的激勵力所激起來的模態空間中的各階模態在當前測量位置產生的響應的疊加。

05 各域之間的內在聯系

讓我們從一個簡單的解釋開始著手，不涉及太多的數學知識，用一個簡單的示意圖（圖19）來解釋。用這個圖討論時域、頻域、拉氏域、傅里葉域、模態空間和物理空間之間的內在聯系。

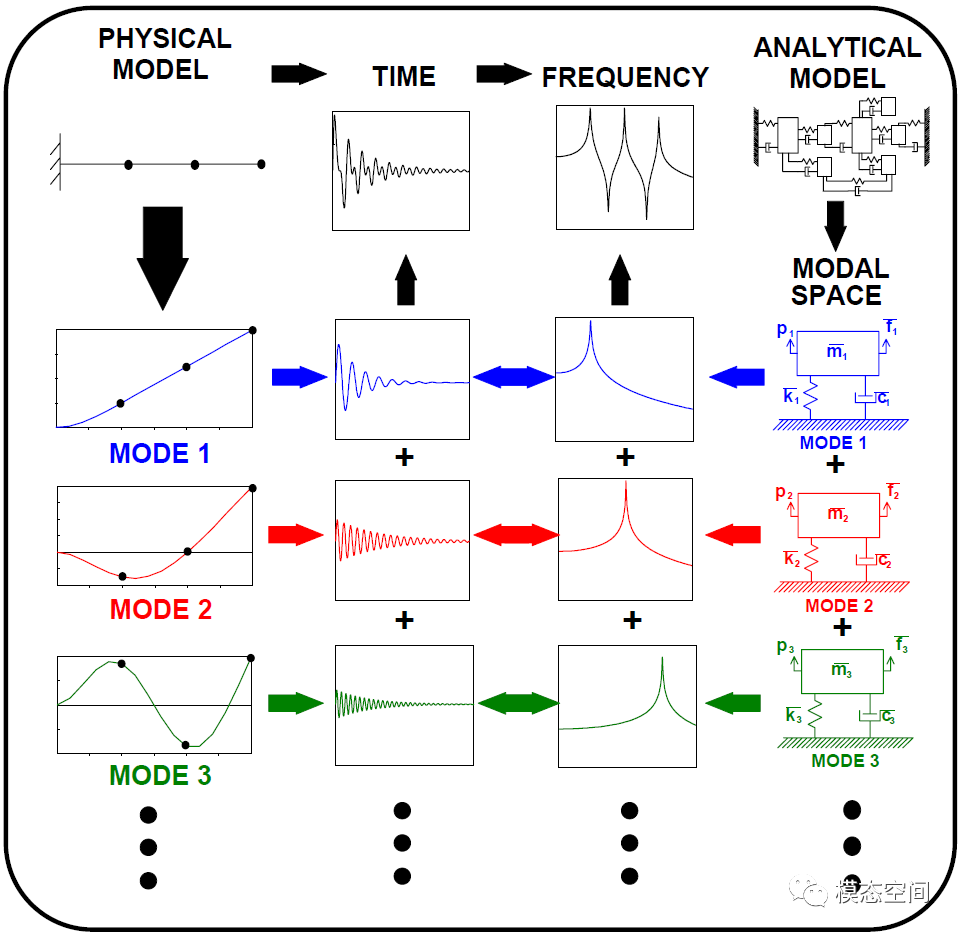

圖19 每階模態的物理模型、時域響應、FRF和SDOF模型

首先，讓我們假設在懸臂梁的自由端受到一個脈沖激勵。梁自由端的響應將包含系統所有模態的響應（圖中用黑色表示時域響應），注意到這個響應是在一些不同頻率處的響應。通過傅里葉變換，將梁自由端的時域響應從時域變換到頻域。時域信號（包含輸入和輸出）變換到頻域，其頻域是頻響函數FRF（圖中用黑色繪出了頻響函數），F(xiàn)RF的峰值對應于系統的固有頻率。

在進一步討論時域和頻域圖形之前，先說說圖19左上角的物理模型。我們知道懸臂梁有許多階固有頻率，在每一階固有頻率處，結構都將以一種確定的模式發生變形，這種變形稱作模態振型。對于這根梁的分析模型，我們可以通過拉氏變換得到系統的傳遞函數，然后特征值求解得到圖中藍色的第1階彎曲模態，紅色的第2階彎曲模態，綠色的第3階彎曲模態。當然，還有其他高階模態沒有給出，在這我們僅僅討論前三階模態，并且從前三階模態可以很容易地延伸到高階模態。

對這根梁進行實測，在圖中用黑色表示時域和頻域響應，也能提取到各階模態。我們知道系統總響應來自各階模態的貢獻，圖中黑色表示的總響應由1階、2階和3階模態的響應組成。不管是在時域還是頻域描述系統，這個結論總是成立的。每個域都是等價的，僅僅是從不同的角度去描述數據而已。所以我們可以看出系統總的時域響應是由各階模態的時域響應所組成，即由1階、2階和3階模態的時域響應貢獻所組成。同樣，系統總的頻響函數也是由各階模態的頻響函數組成，即由1階、2階和3階的頻響函數組成（在這，僅僅給出了頻響函數的幅值部分）。

既然我們可以將分析模型通過拉氏變換、特征值求解分解成一組單自由度系統，因而我們可以確定每個單自由度系統的頻響函數，如圖所示的1階、2階和3階模態的頻響函數。同樣，也可以通過特解確定由脈沖引起的每個單自由度系統的時域響應，或由每個單自由度系統的FRF的傅里葉逆變換得到其時域響應。我們也可以在梁的自由端測量由脈沖引起的總響應，然后濾波得到系統每階模態的時域響應，如1階、2階和3階模態。

可以看出，可輕易地將每個單自由度的響應從時域變換到頻域和從頻域變換到時域。我們也可以看出，物理空間的物理模型可根據它在模態空間的模態來描述，這些模態是第1階模態、第2階模態和第3階模態等等。如果我們能制作一個系統的分析模型，那么，我們能將物理空間耦合的系統分解到模態空間，變成一組單自由度模態振子。注意到，所有的時域-頻域-模態空間信息是相互關聯的。

通常我們在時域測量信號或在物理空間表征基本運動方程組，時域信號通過傅里葉變換到頻域，頻域通過傅里葉逆變換到時域。頻域僅僅是隨頻率變化，是從實數的角度來考慮的。而傅里葉域是從復數的角度來考慮的，頻率軸是以  為變量，注意是復數  與頻率  的乘積，而頻域僅考慮頻率  。物理空間的運動方程組通過拉普拉斯變換到拉氏域，拉氏域通過拉氏逆變換到時域。而傅里葉域只是拉氏域的一個子集，當我們想由頻響函數獲得模態參數時，需要對頻響函數進行曲線擬合得到模態參數：極點和留數，那么此時實際上是從頻域變換（曲線擬合）到拉氏域。另一方面，時域用于表征發生的事件，在頻域能表征事件的周期特點，而拉氏域用極點和留數來描述系統，三者的關系如圖20所示。

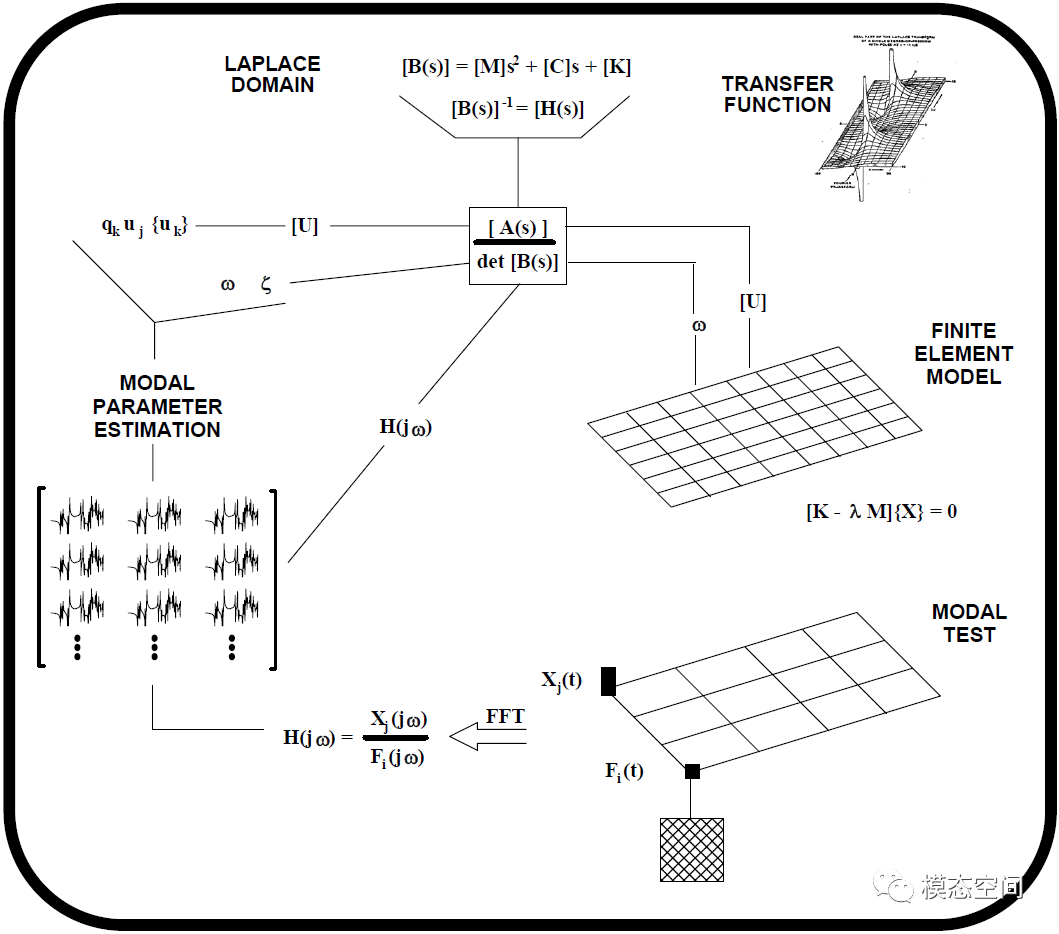

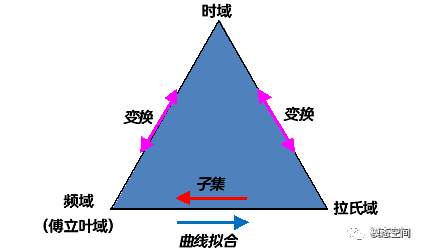

圖20 三個域之間的關系

以上各種域或空間：時域與頻域、角度域與階次域、拉氏域與傅立葉域、模態空間和物理空間并沒有實質性的不同，僅僅是形式不同而已。每個域都是等價的，僅僅是從不同的角度去描述數據而已。如同貨幣一樣，從一個國家到另一個國家，每個國家的貨幣看起來不相同，但是它們實質是同一個東西。然而，有時從一個域察看某些信息會比其他的域更容易、更便捷。比如，總的時域響應不能確定有多少階模態對結構的響應有貢獻，但是頻域的總的頻響函數就能清楚地顯示有多少階模態被激起和每一階模態對應的頻率是多少。因此，我們經常將數據從一個域變換到另一個域，僅僅是因?yàn)閿?shù)據更易于解釋某些問題或更便于數學求解，如對分析模型進行拉氏變換求解系統極點。

參考：

1.譚祥軍.  從這里學NVH——噪聲、振動、模態分析的入門與進階（第二版），機械工業出版社，2021

2.Peter Avitabile. Modal Space – In Our Own Little World, 2014

3.譚祥軍.  從這里學NVH——旋轉機械NVH分析與TPA分析，機械工業出版社，2021

4.譚祥軍.  模態試驗實用技術——實踐者指南，機械工業出版社，2019
