機器人力傳感器，它是如何工作的？

大多數機器人應用都需要六軸力/六維力傳感器向機器人提供有關工具本身的反饋，該工具可以沿6個軸（3個平移+3 個旋轉）進行控制，六軸力和力矩監測和控制意味著傳感器可以測量沿 3 軸（x-y-z）力和扭矩。這些通常由Fx-Fy-Fz和Tx-Ty-Tz的組件定義。

為了測量所有六個軸的力，力-扭矩傳感器通常組合來自至少6個整體測量元件（如應變片）的信息。了解這些元件的幾何形狀以及材料的物理特性，我們可以計算機械臂沿軸的力和扭矩，這對機器人控制回路具有重要意義。

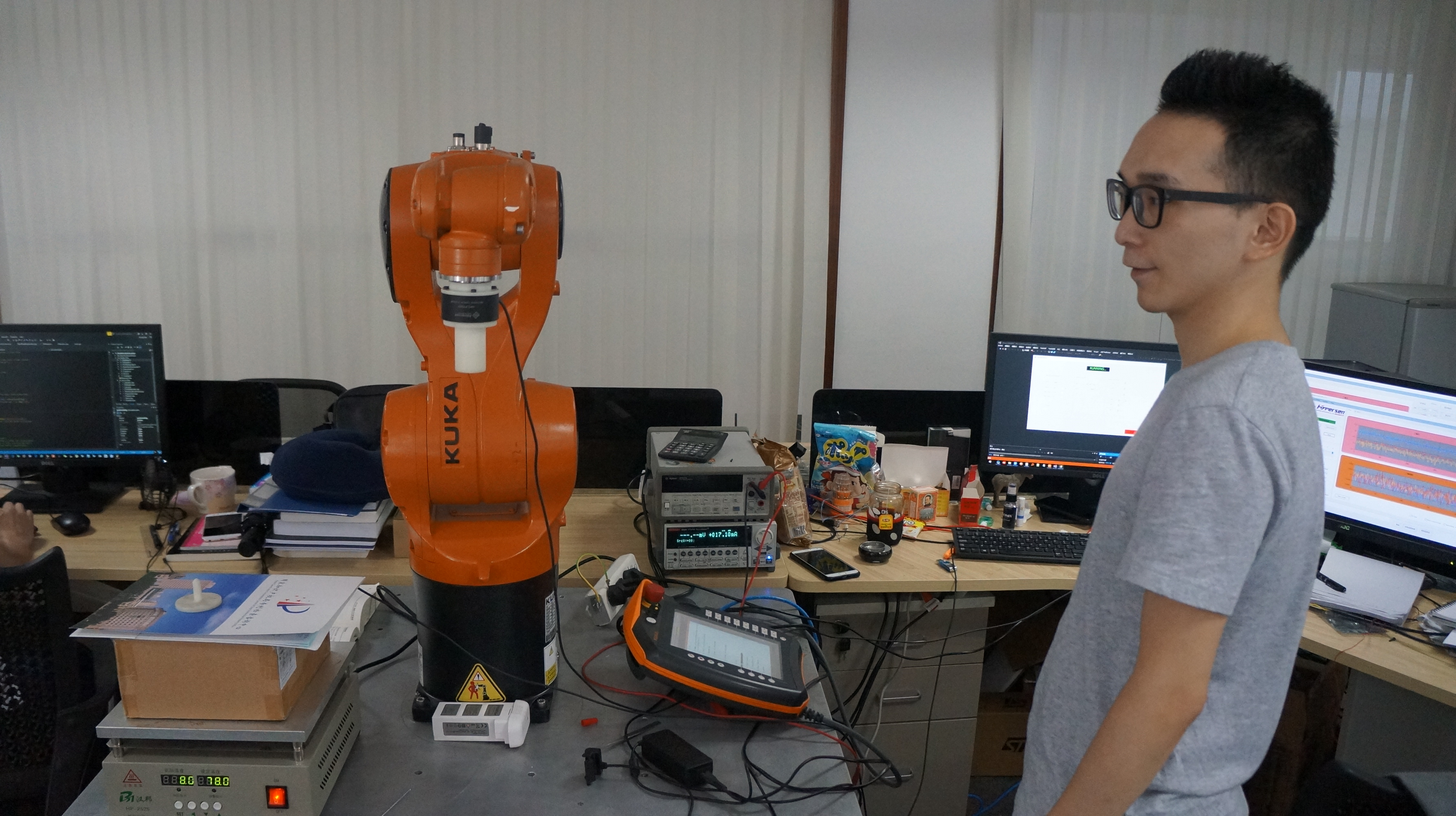

當安裝在機器人法蘭上時，集成商需要設置傳感器相對于機器人工具的相對位置和方向的參數。如圖所示，傳感器位于機器人手腕和工具之間。該位置使傳感器能夠感覺到施加在工具上的力和扭矩。

六軸力/六維力傳感器測量方法

測量力的方法多種多樣，通常大多數傳感器制造商使用具有特定方向的應變計。借助特殊儀表將為控制器/計算機提供足夠的信息來確定力/扭矩的強度和方向。一些力傳感器從一開始就將測量結果實時轉化為數字信息，從而消除了電磁噪聲靈敏度干擾的可能性，這是傳統應變片可能遇到的問題。

六軸力/六維力傳感器信號通信

力傳感器將輸出模擬或數字信號，信號通過模擬或數字化輸入發送到機器人并通過現場總線發送。模擬信號在典型的工業機器人環境中并不理想，因?yàn)榈湫偷墓I(yè)機器人環境的電磁噪聲很高。例如焊接過程中使用的電動機或焊槍造成電磁噪聲，通過力傳感器使用數字信號可提高機器的準確性和可靠性。

在控制回路中使用六軸力/六維力傳感器反饋

大多數機器人制造商都提供使用傳感器信息的軟件包。這允許集成商使用高級命令對機器人進行編程。舉個例子，利用機器人進行拋光或組裝，有經驗的集成商會訪問來自傳感器的力-扭矩?cái)?shù)據，并專門編程命令控制機器人手臂和末端執行器。在這些情況下，傳感器的輸出用于閉合控制器中的回路，調整每個接頭的扭矩可以匹配所需的輸出。

機器人力控制在機器人需要與剛性環境或固定工件交互的應用中非常有用，在這些情況下，機器人需要對其環境做出反應，而未來協作機器人的轉變讓工業生產變得更加靈活，滿足柔性化和小批量的需求。
